产品简介
GID型系列电动高真空蝶阀采用回转型电动、电子调节式阀门驱动装置,通过外接电源的切换或外部输入信号，来实现阀门]启闭或中间位置的控制,达到接通或切断真空管路中气流的目的。适用的工作介质为空气及非腐蚀性气体。
主要技术性能
| 适应范围(Pa) | 10⁵~1.3x10⁵ | ||||||||||
| 阀门漏率(Pa·L/S) | ≤1.3x10⁻⁶ | ||||||||||
| 开闭时间 |
|
||||||||||
| 介质温度(°C) | -25~+80 (密封材料为丁腈橡胶) -30~+150 (密封材料为氟橡胶) |
||||||||||
| 法兰标准 | JB919; GB6070 | ||||||||||
| 安装位置 | 任意 | ||||||||||
| 控制电路 |
|
||||||||||
| 信号反馈 |
|
主要零件材料
| 阀体 阀杆 碟板 | 不锈钢或碳钢镀镍 |
| 密封件 | 氟橡胶丁腈橡胶 |

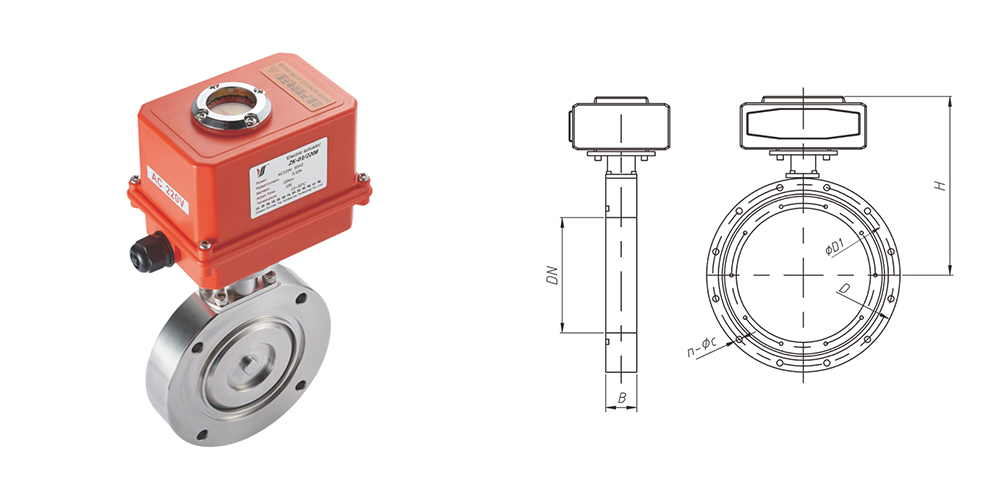

连接及外形尺寸（JB919）
| 型号 | 通径(DN) | ΦD | ΦD0 | ΦD1 | H | B | L | B1 | n-Φc | 法兰标准 |
| GID-25 | 25 | 70 | 55 | 30 | 163.5 | 22 | 166.5 | 114 | 4-Φ7 | JB919 |
| GID-32 |
32
|
78 | 64 | 36 | 167.5 | 22 | 166.5 | 114 | 4-Φ7 | JB919 |
| GID-40 |
40
|
85 | 70 | 45 | 171 | 22 | 166.5 | 114 | 4-Φ7 | JB919 |
| GID-50 | 50 | 110 | 90 | 55 | 184 | 22 | 166.5 | 114 | 4-Φ9 | JB919 |
| GID-63 | 63 | 125 | 105 | 70 | 196.3 | 26 | 166.5 | 114 | 4-Φ9 | JB919 |
| GID-80 | 80 | 145 | 125 | 90 | 227.5 | 30 | 195 | 120 | 4-Φ9 | JB919 |
| GID-100 | 100 | 170 | 145 | 110 | 239.5 | 30 | 195 | 120 | 4-Φ12 | JB919 |
| GID-125 | 125 | 195 | 170 | 135 | 252.5 | 35 | 195 | 120 | 4-Φ12 | JB919 |
| GID-150 | 150 | 220 | 195 | 160 | 284.5 | 35 | 254.5 | 159 | 8-Φ12 | JB919 |
| GID-200 | 200 | 275 | 250 | 215 | 311.5 | 40 | 254.5 | 159 | 8-Φ12 | JB919 |
| GID-250 | 250 | 330 | 300 | 270 | 340.5 | 45 | 254.5 | 159 | 8-Φ14 | JB919 |
| GID-300 | 300 | 380 | 350 | 320 | 363.5 | 55 | 254.5 | 159 | 8-Φ14 | JB919 |
| GID-400 | 400 | 500 | 465 | 420 | 420.5 | 60 | 254.5 | 159 | 8-Φ18 | JB919 |
连接及外形尺寸（GB6070）
| 型号 | 通径(DN) | ΦD | ΦD0 | ΦD1 | H | B | L | B1 | n-Φc | 法兰标准 |
| GID-25 | 25 | 70 | 55 | 30 | 163.5 | 22 | 166.5 | 114 | 4-Φ7 | GB6070 |
| GID-32 |
32
|
90 | 70 | 36 | 174 | 22 | 166.5 | 114 | 4-Φ9 | GB6070 |
| GID-40 |
40
|
100 | 80 | 45 | 179 | 22 | 166.5 | 114 | 4-Φ9 | GB6070 |
| GID-50 | 50 | 110 | 90 | 55 | 184 | 22 | 166.5 | 114 | 4-Φ9 | GB6070 |
| GID-63 | 63 | 130 | 110 | 70 | 198 | 26 | 166.5 | 114 | 4-Φ9 | GB6070 |
| GID-80 | 80 | 145 | 125 | 90 | 227.5 | 30 | 195 | 120 | 8-Φ9 | GB6070 |
| GID-100 | 100 | 165 | 145 | 110 | 237 | 30 | 195 | 120 | 8-Φ9 | GB6070 |
| GID-125 | 125 | 200 | 175 | 135 | 255 | 35 | 195 | 120 | 8-Φ12 | GB6070 |
| GID-150 | 150 | 225 | 200 | 160 | 387 | 35 | 254.5 | 159 | 8-Φ12 | GB6070 |
| GID-200 | 200 | 285 | 260 | 215 | 316 | 40 | 254.5 | 159 | 12-Φ12 | GB6070 |
| GID-250 | 250 | 335 | 310 | 270 | 343 | 45 | 254.5 | 159 | 12-Φ12 | GB6070 |
| GID-300 | 300 | 425 | 395 | 320 | 388 | 55 | 254.5 | 159 | 12-Φ14 | GB6070 |
| GID-400 | 400 | 510 | 465 | 480 | 425 | 60 | 254.5 | 159 | 16-Φ14 | GB6070 |
