NW 法兰
产品详情
常用规格 : L=20. L=30. L=40. L=50. L=60. L=70

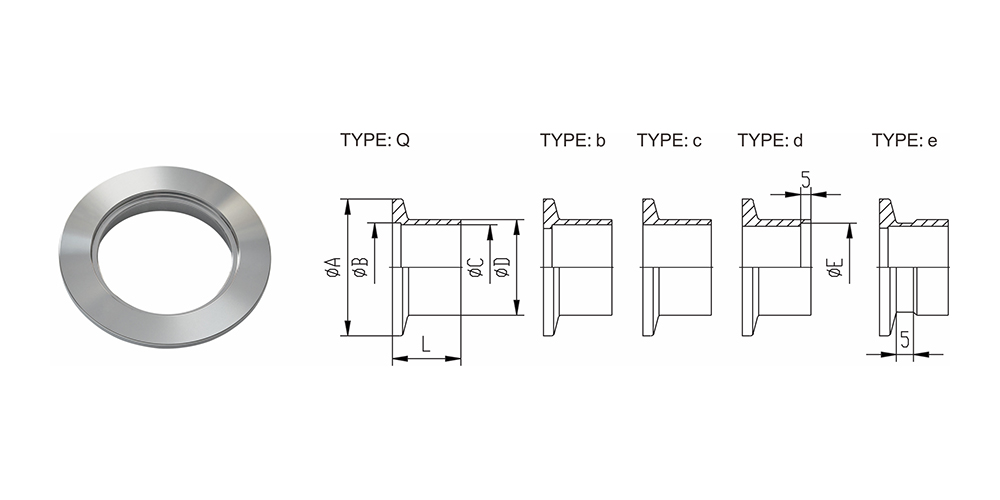

Model No NW10 NW16 NW25
TYPE a a b e a
A 30 30 30 30 30 40 40 40
B 12.2 12.2 17.2 17.2 17.2 26.2 26.2 26.2
C 10 10 16 17.5 17.5 25 23 24
D 14 13.8 20 21.7 21.7 28 27.2 27.2
E -- -- -- -- -- -- -- --
L 40 40 40 40 40 40 40 40
Material 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S
Parts No DK0001 DK0002 DK0003 DK0004 DK0005 DK0006 DK0007 DK0008


Model No NW40 NW50 NW63 NW80
TYPE a a b c c
A 55 55 55 75 75 75 87 114
B 41.2 41.2 41.2 52.2 52.2 52.2 70.2 83
C 40 37.1 39 50 54.9 57.2 70.2 83
D 44.5 42.7 42.7 55 60.5 60.5 76.3 89.1
E -- -- -- -- -- -- -- --
L 40 40 40 40 40 40 20 20
Material 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S
Parts No DK0009 DK0010 DK0011 DK0012 DK0013 DK0014 DK0015 DK0016


Model No NW80 NW100 NW125 NW160 NW200 NW250
TYPE d b d d b d d d
A 114 134 134 161 190 190 252 301
B 83 102 102 127 153 153 213 261
C 83 108.3 102 127 158.4 153 213 261
D -- 114.3 -- -- 165.2 -- -- --
E 89.8 -- 114.8 140.8 -- 166.5 217.8 269
L 20 20 20 20 20 20 20 20
Material 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S 304 S.S
Parts No DK0017 DK0018 DK0019 DK0020 DK0021 DK0022 DK0023 DK0024
